Сильфонный компенсатор: устройство, применение и особенности выбора

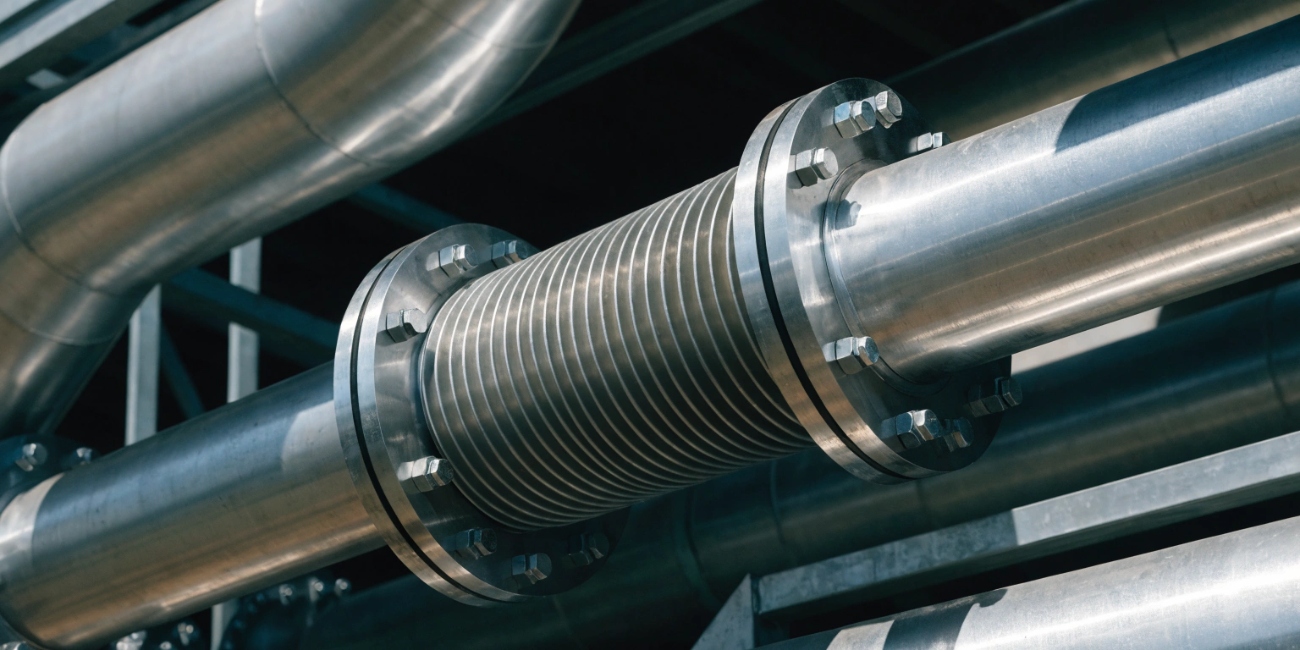

Сильфонный компенсатор представляет собой элемент трубопроводной системы, предназначенный для компенсации линейных расширений, вибраций и смещений, возникающих под воздействием температуры, давления и внешних нагрузок. Конструктивно он основан на гибком металлическом сильфоне, способном деформироваться без потери герметичности и прочности соединения. Такие устройства обеспечивают стабильную и безопасную работу инженерных коммуникаций в условиях переменных эксплуатационных режимов.

Во многих инженерных системах, включая отопление и транспортировку горячих сред, важную роль играет сильфонный компенсатор для тепловых сетей, который позволяет снижать напряжения в трубопроводах, предотвращая их деформацию и преждевременный износ.

Области применения и эксплуатационные задачи

Сильфонные компенсаторы широко используются в различных отраслях промышленности и коммунального хозяйства. Их основная задача - компенсация температурных расширений и механических смещений в трубопроводах, работающих в сложных условиях.

К основным сферам применения относятся:

1. Системы теплоснабжения и горячего водоснабжения
2. Нефтегазовая и химическая промышленность
3. Энергетические установки и котельные
4. Вентиляционные и технологические трубопроводы
5. Судостроение и машиностроение

В промышленном оборудовании часто применяется компенсатор сильфонный осевой, рассчитанный на восприятие продольных перемещений трубопровода, возникающих при нагреве или охлаждении рабочих сред. Его использование повышает надежность системы и снижает риск разрушения соединений.

Особенности конструкции и принцип работы

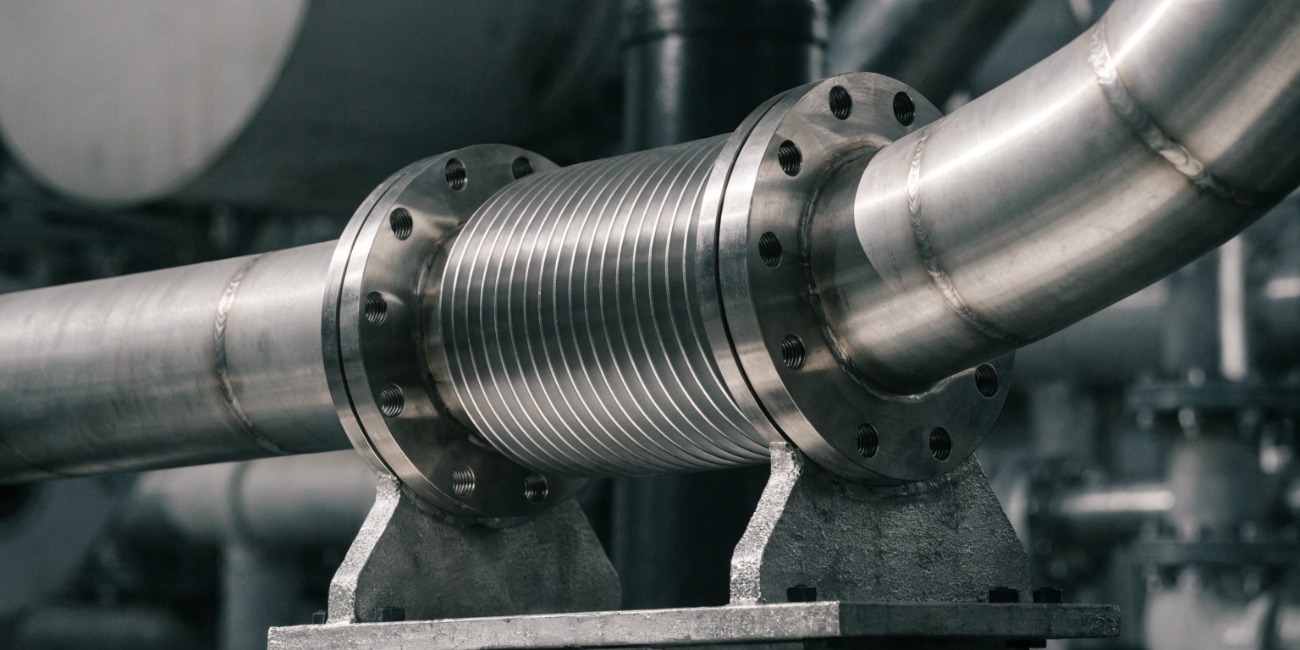

Конструкция сильфонного компенсатора включает в себя гофрированный металлический сильфон, присоединительные элементы (фланцы или патрубки), а также направляющие и защитные компоненты. Гибкая часть воспринимает деформации, изменяя свою геометрию без нарушения целостности системы.

Сильфон изготавливается из высоколегированных сталей, устойчивых к коррозии, высоким температурам и давлению. Это позволяет использовать компенсаторы в агрессивных средах и при значительных температурных перепадах.

Преимущества и эксплуатационные характеристики

Сильфонные компенсаторы обладают рядом технических преимуществ, благодаря которым они получили широкое распространение в инженерной практике. Среди ключевых достоинств можно выделить:

• высокую компенсационную способность при малых габаритах
• устойчивость к циклическим нагрузкам и вибрациям
• герметичность соединений даже при сложных режимах работы
• длительный срок службы при правильной эксплуатации

Кроме того, такие устройства позволяют снижать нагрузку на опоры трубопроводов и уменьшать риск аварийных ситуаций, связанных с температурными деформациями.

Варианты исполнения и критерии подбора

Сильфонные компенсаторы выпускаются в различных конструктивных исполнениях в зависимости от условий эксплуатации. Они могут быть осевыми, сдвиговыми, угловыми или универсальными. Выбор конкретного типа зависит от характера перемещений трубопровода и параметров рабочей среды.

При подборе оборудования учитываются следующие факторы:

1. Рабочее давление и температура среды
2. Диаметр трубопровода и тип соединения
3. Амплитуда предполагаемых перемещений
4. Химический состав транспортируемой среды
5. Условия монтажа и обслуживания

Правильный выбор конструкции обеспечивает надежную компенсацию нагрузок и продлевает срок службы всей системы трубопроводов.

В инженерных расчетах и проектировании трубопроводных систем компенсатор сильфонный рассматривается как ключевой элемент, обеспечивающий стабильность работы оборудования при изменяющихся температурных и механических воздействиях.

Монтаж и эксплуатационные требования

Корректная установка сильфонного компенсатора имеет ключевое значение для его долговечности и эффективности. Ошибки при монтаже могут привести к преждевременному износу сильфона, снижению компенсирующей способности и возникновению дополнительных нагрузок на трубопровод.

Основные принципы установки

При проектировании и монтаже трубопроводных систем учитываются направления возможных перемещений и точки фиксации. Компенсатор должен устанавливаться строго в соответствии с расчетной схемой, исключающей перекосы и чрезмерное растяжение.

К важным требованиям относятся:

• обеспечение соосности трубопровода и компенсатора
• исключение крутящих нагрузок на сильфон
• использование направляющих опор для стабилизации участка трубы
• соблюдение расчетной длины установки без дополнительных напряжений

Особое внимание уделяется правильному размещению фиксированных и скользящих опор, поскольку именно они распределяют температурные деформации по всей системе.

Надежность и ресурс работы в различных условиях

Эксплуатационные характеристики сильфонных компенсаторов напрямую зависят от условий работы. При стабильных параметрах давления и температуры ресурс изделия может исчисляться десятками лет, однако при частых циклических нагрузках срок службы сокращается.

Факторы, влияющие на долговечность

На надежность конструкции влияют несколько ключевых факторов:

• частота температурных колебаний в системе
• уровень вибрационных нагрузок от оборудования
• агрессивность транспортируемой среды
• качество стали и технология изготовления сильфона
• соблюдение монтажных норм

В промышленной практике применяются расчеты усталостной прочности, позволяющие определить допустимое количество циклов деформации до появления микроповреждений металла.

Стандартизация и инженерные расчеты

Проектирование компенсирующих элементов выполняется с учетом действующих технических стандартов и нормативов, регулирующих прочность, герметичность и устойчивость к давлению. Инженерные расчеты включают определение осевых, сдвиговых и угловых перемещений, а также анализ нагрузок на смежные элементы трубопровода.

Подход к расчету системы

При разработке трубопроводной схемы учитываются:

1. Температурные режимы эксплуатации
2. Геометрия трассы и расположение опор
3. Давление рабочей среды
4. Динамические нагрузки и вибрации
5. Совместимость материалов элементов системы

Такая комплексная оценка позволяет минимизировать риски аварий и обеспечить стабильную работу оборудования в течение всего расчетного срока службы.

Конструктивные модификации и эксплуатационные особенности

Современные сильфонные компенсаторы могут иметь дополнительные защитные элементы, такие как внутренние экраны, ограничители хода и наружные кожухи. Эти компоненты повышают устойчивость к механическим повреждениям и предотвращают чрезмерное растяжение сильфона.

В зависимости от задач инженерной системы применяются различные комбинации материалов и конструктивных решений, включая многослойные сильфоны, рассчитанные на повышенные давления и температуры. Такие исполнения особенно востребованы в энергетике и химической промышленности, где важна высокая степень надежности при длительной эксплуатации.
